亿图数控HUST与伺服在双绑机上的应用

前言

本文主要介绍利用台湾亿图HUST数控系统开放的特性和台达伺服快速响应的优点，在双绑机上的成功应用。

关键词

 HUST-H4CP-4 台达伺服 凸轮机构 高同步性

工艺要求

1， 可以实现逐槽绑定，花式绑定

2， 槽数可以设定

3， 可以保存至少20种工件种类，随时调用

4， 上下针绑定同步性要很高，不允许出现掉线现象

5， 加工效率达到：8秒/个（24槽逐绑）

方案配置

1， 数控系统：H4CP-4四轴数控系统 1套，可以自由定义画面，利用系统轴插补联动和主仆模式功能满足凸轮轴和其他轴的同步性的要求。

2， 伺服马达：台达ASDA-AB1.5KW 1套，ASDA-A400W 2套，ASDA-AB 750 1套

高响应，平滑的速

度控制曲线，伺服电机及时

平稳运行。

技术实现

四个轴的定义要求

#凸轮轴为A轴

#上针轴为X轴

#下针轴为Y轴

#分度轴为Z轴

机械架构分析

1， 上针轴和下针轴运行必须一致

2， 主动轴是一个凸轮机构，其余

几个轴必须跟随主动轴运行

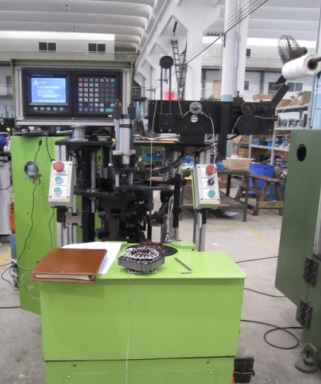

图1 现场双绑机设备

工艺设计结构

1，手动模式图

具备工件原点设定，工艺参数的设置，如：加工槽数的设定，勾针参数的设置等。

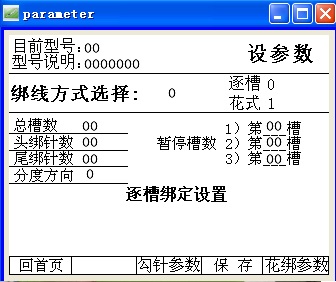

                                                                   图2 自由定义显示的画面

1， 自动模式

当参数设置完毕后，选择加工类型，按启动就可以实现自动加工。

流程图如下：

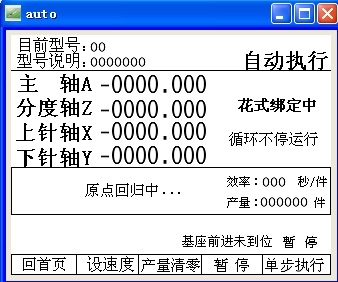

                                                                            图3 自动界面

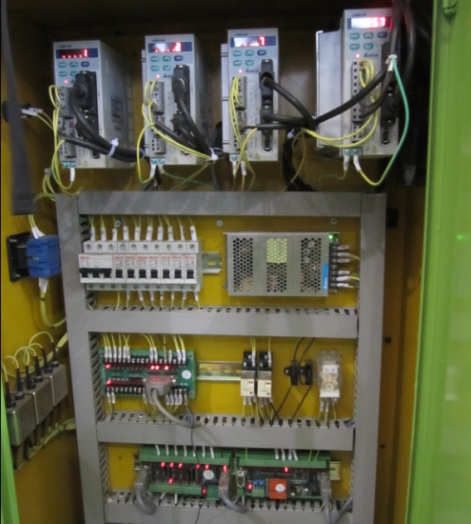

                                                                          图4现场电柜图

结论

利用亿图数控和伺服的特点，通过在客户端实际加工的效果以及使用的方便性来看，得到客户的充分肯定，产品的稳定性很高，提高了产品的生产效率，节约了人力成本！
